Prilagođen Kuglični ležajevi s dvostrukim kutnim kontaktom Proizvođači, dobavljači

Kuglični ležajevi s dvostrukim kutnim kontaktom

Kategorije

Kuglični ležajevi s dvostrukim kutnim kontaktom

Otvoren
S poklopcem za prašinu
Sa brtvenim prstenom

Varijante dizajna
Kavez
Tolerancija
Unutarnji razmak

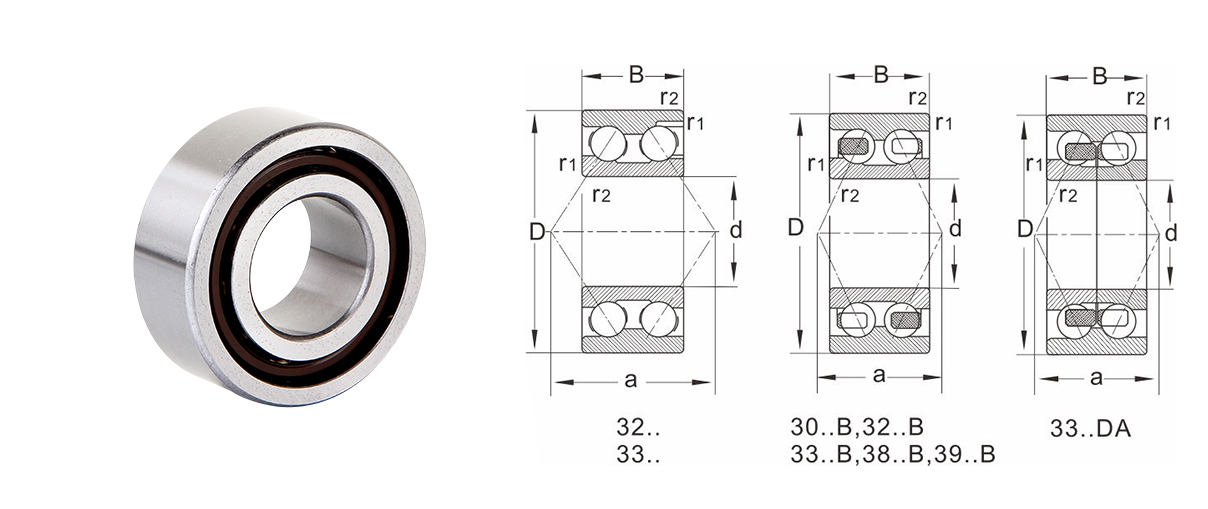

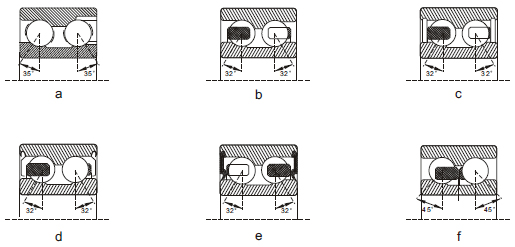

DHK dvoredni kuglični ležajevi s kutnim kontaktom imaju tri osnovne izvedbe:

1) Tip 32 i 33 dvoredni kuglični ležajevi s kutnim kontaktom (skica a), imaju utor za punjenje na jednoj strani i kontaktni kut od 35°. Ovi ležajevi moraju biti montirani na takav način da velika potisna sila djeluje prema kliznoj stazi bez utora za punjenje.

2) Dvoredni kuglični ležaj tipa 32 B i 33B s kutnim kontaktom (skica b), ovo je najnoviji dizajn, nema utora za punjenje, kontaktni kut je 32 . ovi ležajevi mogu jednako dobro podnijeti sile potiska u oba smjera. DHK dvoredni kuglični ležajevi s kutnim kontaktom dizajna B dostupni su sa štitovima ili brtvama na obje strane (skica d i e). Iz razloga proizvodnje, ležajevi otvorenog dizajna također mogu imati utore u svojim vanjskim prstenovima koji se koriste za lociranje štitova odnosno brtve (skica c).

3) Tip 33DA dvoredni kuglični ležajevi s kutnim kontaktom, imaju dvopolovični unutarnji prsten i kontaktni kut od 45°, bez utora za punjenje, unutarnji prstenovi se mogu odvojiti (skica f).
DHK dvoredni kuglični ležajevi s kutnim kontaktom proizvode se i opremljeni kavezima od prešanog čelika (bez naznačenog sufiksa), kavezima od poliamida (sufiks TV) ili mesinganim kavezima (sufiks M).

Molimo Vas da pojasnite ovu točku razdoblja naručivanja.

DHK dvoredni kuglični ležajevi s kutnim kontaktom standardno se proizvode prema toleranciji normalne klase (PN).

Detaljne vrijednosti navedene su u poglavlju o toleranciji radijalnog ležaja na stranici 8.

Tolerancije za DHK dvoredne kuglične ležajeve s kutnim kontaktom (isključujući konusne valjkaste ležajeve)

Sve dimenzije prikazane u (mm):

Tolerancije u (um):

Unutarnji prsten

PN/(Normalno)

Nominalnini Promjer provrta		Odstupanje dmp	Varijacija Vdp Niz			Varijacija Vdmp	Konusni provrt 1:12 Odstupanje/ Varijacija
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Vanjski prsten

PN/(Normalno)

Nominal Vanjski promjer		Odstupanje	Varijacija Vdp Niz			Zabrtvljeni ležaj	Varijacija	Radijalno ostati bez
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250. 1600		0 -160						190
1600. 2000		0 -200						220
2000. 2500		0 -250						250

DHK dvoredni kuglični ležajevi s kutnim kontaktom standardno se proizvode u grupi aksijalnog zazora CN (normalno). DHK na zahtjev može isporučiti ležajeve s drugom skupinom aksijalnog zazora.

Napomena: primjena tipa 33DA na mjestima gdje postoji veliko aksijalno opterećenje, tamo će se pritisni spoj s osovinom ili kućištem zategnuti od ostalih ležajeva, tako da normalni aksijalni zazor ovog dizajna treba biti skupina C3.

Vrijednosti skupina klirensa navedene su u donjoj tablici.

Grupe aksijalnog unutarnjeg zazora DHK dvorednih kugličnih ležajeva s kutnim kontaktom

Promjer provrta (mm)		C2 (um)	CN (um)	C3 (um)		C4 (um)
<=	<=
-- 10		1. 11	5 21	12 28		25 45
10 18		1. 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Model	Dimenzije					Nazivno opterećenje	C5 (um)	Ekstremna brzina		Težina
Model	d	D	B	r1,r2 Min	r3,r4 Min	Dinamičko opterećenje Cr	Statičko opterećenje Kor	Podmazivanje mašću	Podmazivanje uljem	Težina

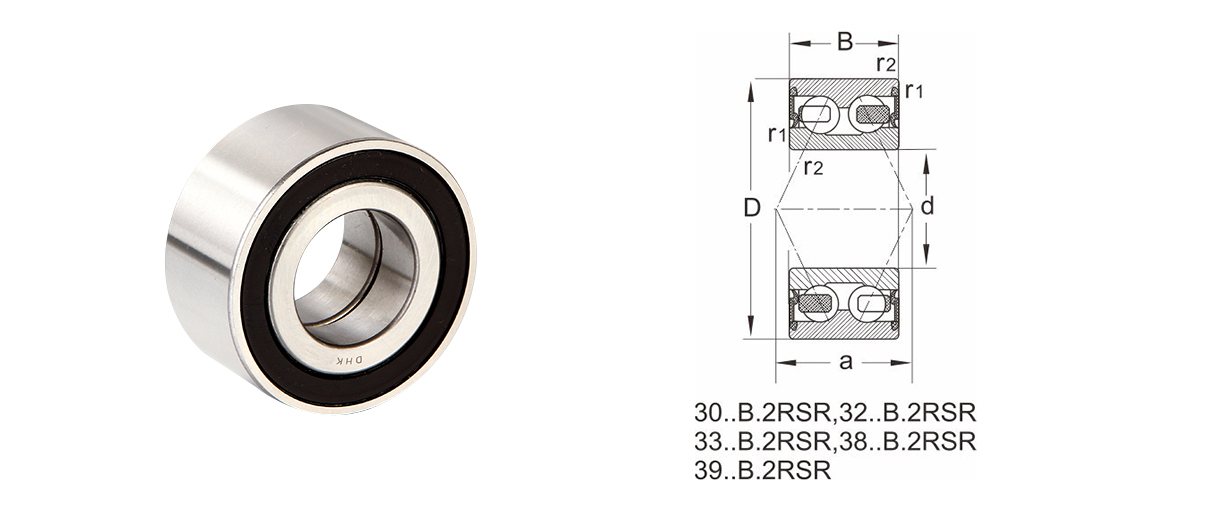

3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
