Prilagođen Dvoredni bregasti valjci Proizvođači, dobavljači

Dvoredni bregasti valjci

Kategorije

Dvoredni bregasti valjci

S poklopcima za prašinu s obje strane
S kontaktnim brtvama s obje strane

Varijante dizajna
Kavez
Tolerancija
Unutarnji zazor

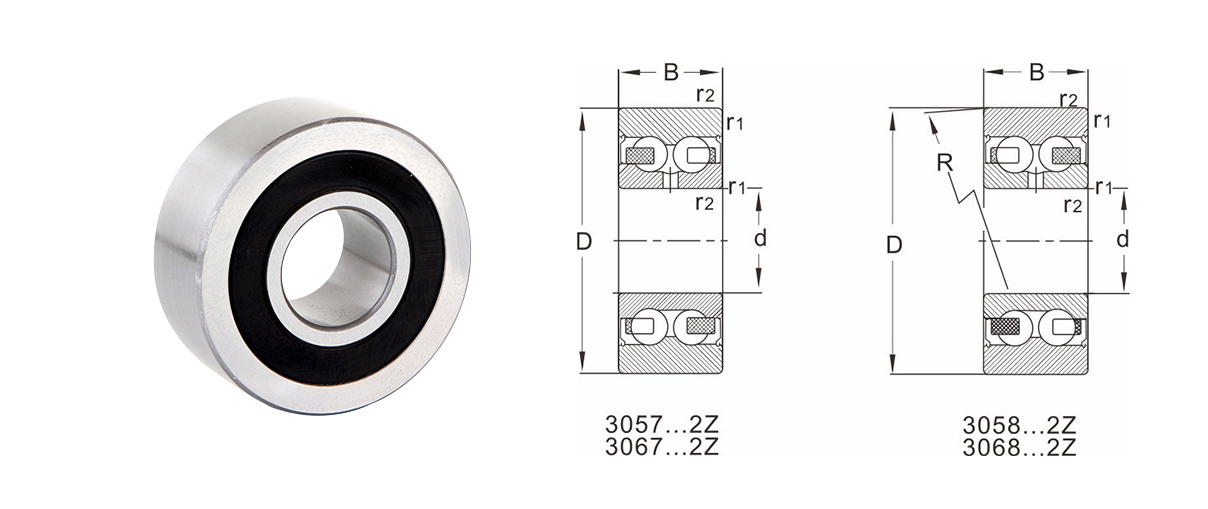

DHK dvoredni kuglični valjak s kutnim kontaktom ima dvije vrste, jedan je ravnog promjera 3057... i 3067... serije, drugi je vanjski promjer površine luka od 3058... i 3068... serije, 3057... i 3058... Unutarnji dizajn serije isti je kao dvoredni kuglični ležajevi s kutnim kontaktom serije 32...; 3067... I 3068... Unutrašnji dizajn serije je isti kao dvoredni kuglični ležajevi serije 33... s kutnim kontaktom.

Kontaktni kut DHK dvorednog valjka s kugličnim ležajem s kutnim kontaktom je 25°, a radijus valjka vanjskog promjera površine kružnog luka je R=400 mm.

Većina ovih ležajeva imaju poklopce otporne na prašinu s obje strane (sufiks.2z) i kontaktne brtvene prstene s obje strane (sufiks.2RSR).
DHK dvoredni kuglični valjak s kutnim kontaktom izrađen je od plastičnog kaveza.

DHK dvoredni kuglasti valjak s kutnim kontaktom koristi uobičajenu toleranciju, za vanjski promjer kružne površine tolerancija promjera valjka dvostruko je veća od standardne vrijednosti.

Tolerancije za DHK dvoredne kuglične ležajeve s kutnim kontaktom (isključujući konusne valjkaste ležajeve)

Sve dimenzije prikazane u (mm):

Tolerancije u (um):

Unutarnji prsten

PN/(Normalno)

Nominalnini Promjer provrta		Odstupanje dmp	Varijacija Vdp Niz			Varijacija Vdmp	Konusni provrt 1:12 Odstupanje/ Varijacija
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Unutarnji prsten

PN/(Normalno)

Nominal Vanjski promjer		Odstupanje	Varijacija Vdp Niz			Zabrtvljeni ležaj	Varijacija	Radijalno ostati bez
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250. 1600		0 -160						190
1600. 2000		0 -200						220
2000. 2500		0 -250						250

DHK dvoredni kuglični ležaj s kutnim kontaktom i zajedničkim zazorom (CN)

DHK na zahtjev može osigurati i druge grupe valjaka.

Grupe aksijalnog unutarnjeg zazora DHK dvorednih kugličnih ležajeva s kutnim kontaktom

Promjer provrta (mm)		C2 (um)	CN (um)	C3 (um)		C4 (um)
＞	<=
-- 10		1. 11	5 21	12 28		25 45
10 18		1. 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Model		Dimenzije						Ocjene brzine [rpm]	Nazivno opterećenje				Najveće dopušteno opterećenje		Težina
Model		Dimenzije						Ocjene brzine [rpm]	Pri radu s ležajevima		Pri radu s valjcima		Najveće dopušteno opterećenje
Cilindrični vanjski promjer	Kuglasti vanjski promjer	D	d	B	R	r1,r2 min		min -1	Dinamičko opterećenje	Statičko opterećenje	Dinamičko opterećenje	Statičko opterećenje	Dinamičko opterećenje	Statičko opterećenje
305700.2Z	305800.2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2RSR	305800.2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK Precision Bearing Co., Ltd.

0+

Godine iskustva u radu

0+

Služba za korisnike

0+

Patentirana tehnologija

POTVRDA

DHK je prošao IATF16949 certifikaciju sustava kvalitete i ISO14001 certifikaciju sustava upravljanja okolišem； a DHK je nacionalno visokotehnološko poduzeće.

Najnovije vijesti

Kako se sferični valjkasti ležajevi ponašaju u teškim uvjetima rada s velikim aksijalnim opterećenjima?

2024-12-02 Vijesti iz industrije

Potisni sferni valjkasti ležajevi projektirani su posebno za rukovanje značajnim aksijalnim opterećenjima, što ih čini preferiranim rješenjem u teškim industrijskim primjenama gdje prevladava...

VIŠE

Kako četveroredni cilindrični valjkasti ležajevi istovremeno podnose i radijalna i aksijalna opterećenja?

2024-11-25 Vijesti iz industrije

Ključna značajka Četveroredni cilindrični valjkasti ležajevi koji im omogućuje podnošenje i radijalnih i aksijalnih opterećenja je njihov raspored od četiri reda cilindričnih valjaka. U ovim...

VIŠE

Koje su ključne prednosti korištenja četverorednih cilindričnih valjkastih ležajeva u teškim uvjetima rada?

2024-11-18 Vijesti iz industrije

Četveroredni cilindrični valjkasti ležajevi su posebno dizajnirani za istovremeno rukovanje velikim radijalnim i aksijalnim opterećenjima, što ih čini idealnim za teške primjene. Jedinstvena ...

VIŠE

U kojim se vrstama strojeva ili sustava najčešće koriste upareni jednoredni konusni valjkasti ležajevi?

2024-11-11 Vijesti iz industrije

U automobilskom sektoru, upareni jednoredni konusno valjkasti ležajevi obično se koriste u glavčinama kotača i sklopovima osovina. Ovi ležajevi su ključni za podupiranje i radijalnih sila od...

VIŠE

Kako unutarnja geometrija sferičnih valjkastih ležajeva utječe na njihovu nosivost?

2024-11-04 Vijesti iz industrije

Jedna od značajki koje definiraju sferni valjkasti ležajevi je raspored dva reda kotrljajućih tijela (obično cilindričnih ili bačvastih valjaka) koji idu paralelno s osovinom. Ovaj dizajn om...

VIŠE

Koje su ključne prednosti korištenja sferičnih valjkastih ležajeva u teškim uvjetima rada?

2024-10-28 Vijesti iz industrije

Sferni valjkasti ležajevi dizajnirani su da istovremeno podnose velika radijalna i aksijalna opterećenja, što ih čini idealnim za teške primjene. Njihova jedinstvena unutarnja geometrija, koj...

VIŠE

Proširenje znanja industrije o ovoj kategoriji

1: Uvod u Dvoredni bregasti valjci

U raznim industrijskim primjenama, gdje su besprijekoran prijenos radijalnih opterećenja i ublažavanje operativnih izazova imperativ, inovacija dvorednih bregastih valjaka pojavila se kao ključno rješenje. Ovi ležajevi, koji se također nazivaju gusjeničari, stekli su značajno priznanje zbog svog prepoznatljivog dizajna koji objedinjuje prednosti kugličnih ležajeva i cilindričnih valjkastih ležajeva.

2: Konstrukcija i funkcionalnost

Temeljna arhitektura dvorednih bregastih valjaka pomno je konstruirana kako bi radila u zahtjevnim radnim uvjetima koje karakteriziraju velika radijalna opterećenja, neusklađenost i nagla udarna opterećenja. Sastojeći se od dva paralelna reda kotrljajućih elemenata, pretežno cilindričnih valjaka, ovi ležajevi crpe svoju snagu iz vanjskog prstena s krunom ili cilindričnom vanjskom površinom. Ova iznimna konfiguracija daje im jedinstvenu sposobnost ravnomjerne raspodjele opterećenja po valjcima, čime se povećava njihova nosivost dok se istovremeno minimiziraju sile trenja.

Kako bi se olakšala integracija dvorednih bregastih valjaka u različite postavke strojeva, njihov vanjski prsten je dizajniran tako da obuhvaća svornjak s navojem ili integriranu osovinu. Ova genijalna značajka ne samo da ovim ležajevima daje svojstvenu stabilnost, već također daje pogodnost podesivog pozicioniranja, čineći ih posebno prikladnima za primjene koje zahtijevaju precizno poravnanje. Nadalje, sofisticirani mehanizam za brtvljenje pažljivo je integriran kako bi zaštitio od ulaska onečišćenja i poticao zadržavanje osnovnih maziva. To učvršćuje dugovječnost i pouzdanost ovih ležajeva, čuvajući njihovu optimalnu izvedbu tijekom njihovog životnog ciklusa.

3: Prednosti i primjene

Prednosti od Dvoredni bregasti valjci :

Poboljšana nosivost: Istaknuta osobina dvorednih bregastih valjaka leži u njihovoj sposobnosti da podnose značajno veća radijalna opterećenja u usporedbi s njihovim jednorednim parnjacima. Ovaj povećani kapacitet podnošenja značajnih opterećenja neophodan je u scenarijima u kojima se strojevi bore sa značajnim silama ili dinamičkim varijacijama opterećenja.

Kompenzacija neusklađenosti: Svestranost dvorednih bregastih valjaka postaje najočiglednija u njihovoj sposobnosti prilagođavanja neusklađenosti između osovine i konstrukcije za ugradnju. Ova inherentna fleksibilnost služi kao vitalna prednost u primjenama gdje je postizanje ili očuvanje preciznog poravnanja inherentno izazovno.

Trajnost i dugovječnost: robusna i složeno dizajnirana konstrukcija dvorednih bregastih valjaka daje im neusporedivu izdržljivost, čak i u najnepovoljnijim radnim okruženjima. Kao rezultat toga, ovi ležajevi nalaze svoju nišu u industrijama kao što su poljoprivreda, građevinarstvo, rukovanje materijalima i automobilska industrija, gdje je izloženost zagađivačima i teškim uvjetima sveprisutna.

Primjene od Dvoredni bregasti valjci :

Oprema za rukovanje materijalom: Sveprisutna primjena dvorednih bregastih valjaka uočljiva je u postavkama rukovanja materijalom koji obuhvaćaju transportne sustave, valjke za navođenje i potporne mehanizme za tešku opremu. Njihovo umijeće u podnošenju i radijalnih i aksijalnih opterećenja čini ih nezamjenjivima za učinkovit prijenos i ravnomjernu raspodjelu opterećenja.

Građevinski strojevi: Sektor građevinskih strojeva, koji obuhvaća bagere, dizalice i kompaktore, u velikoj mjeri koristi dvoredne bregaste valjke za olakšavanje rotacijskih i linearnih kretanja različitih komponenti. Njihova sposobnost podnošenja značajnih opterećenja i njihova vještina u prilagođavanju neusklađenosti zajednički doprinose učinkovitosti i pouzdanosti ovih strojeva.

Industrija tiska i pakiranja: U području tiska i pakiranja, gdje su preciznost i dosljednost pokreta nepobitni preduvjeti za visokokvalitetne ispise, dvoredni bregasti valjci nalaze nezamjenjivu upotrebljivost. Njihova strateška integracija u valjke, vodilice i sustave dodavanja osigurava nesmetan i točan prijenos materijala, čime se podiže ukupna kvaliteta izlaza.
