Prilagođen Jednoredni kuglični ležajevi s kutnim kontaktom Proizvođači, dobavljači

Jednoredni kuglični ležajevi s kutnim kontaktom

Kategorije

Jednoredni kuglični ležajevi s kutnim kontaktom

Varijante dizajna
Neusklađenost
Kavez
Tolerancija
Unutarnji razmak

DHK jednoredni kuglični ležajevi s kutnim kontaktom su radijalni ležajevi koji se ne mogu odvojiti. Zbog različitih kontaktnih kutova imaju četiri izvedbene varijante.

1) Kontaktni kut sa 15 , nosi oznaku sa sufiksom C.

2) Kontaktni kut s 25 , nosi oznaku ležaja sa sufiksom AC.

3) Kontaktni kut s 35 , nosi oznaku ležaja sa sufiksom A.

4) Kontaktni kut sa 40 , nosi oznaku sa sufiksom B.

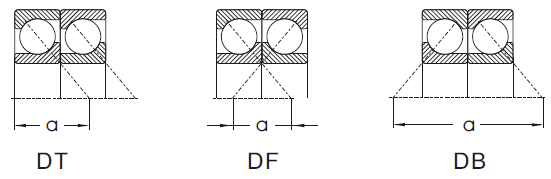

Upareni ležajevi:

Jednoredni kuglični ležajevi s kutnim dodirom često se koriste kao parovi. DHK može proizvesti različite rasporede parova ležajeva, kupac može koristiti parove izravno kako bi uštedio radove na montaži i izbjegao pogrešku podešavanja razmaka za montažu. Često korišteni parovi rasporeda su sljedeći.
Jednoredni kuglični ležajevi s kutnim kontaktom imaju vrlo ograničenu sposobnost prilagođavanja neusklađenosti. Bilo kakva radna neusklađenost primijenjena na ove ležajeve smanjit će njihov radni vijek i stvoriti veću buku pri radu.

Normalno, odstupanje od središnjeg položaja do 2 kutne minute ne utječe negativno na ležajeve.
DHK jednoredni kuglični ležajevi s kutnim dodirom standardno su opremljeni plastičnim kavezom (sufiks TVP). Velike veličine imaju strojno obrađen čvrsti mesing (sufiks M) koji je standardno ugrađen.

Na zahtjev, DHK također može proizvesti ovaj ležaj s kavezom od prešanog čelika (sufiks JP) ili kavezom od fenolne smole (sufiks TPA).

DHK jednoredni kuglični ležajevi s kutnim kontaktom standardno se proizvode u klasi normalne tolerancije (PN).

Na zahtjev, DHK također može proizvesti ležajeve s manjim tolerancijama, kao što su P6, P5 ili P4.

Detaljne vrijednosti navedene su u poglavlju o toleranciji ležaja ponovnog biranja, stranica 8.

Tolerancije za DHK jednoredne kuglične ležajeve s kutnim kontaktom (isključujući konusne valjkaste ležajeve)

Sve dimenzije prikazane u (mm):

Tolerancije u (um):

Unutarnji prsten

PN/(Normalno)

Nominalnini Promjer provrta		Odstupanje dmp	Varijacija Vdp Niz			Varijacija Vdmp	Konusni provrt 1:12 Odstupanje/ Varijacija
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Vanjski prsten

PN/(Normalno)

Nominal Vanjski promjer		Odstupanje	Varijacija Vdp Niz			Zabrtvljeni ležaj	Varijacija	Radijalno ostati bez
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250. 1600		0 -160						190
1600. 2000		0 -200						220
2000. 2500		0 -250						250

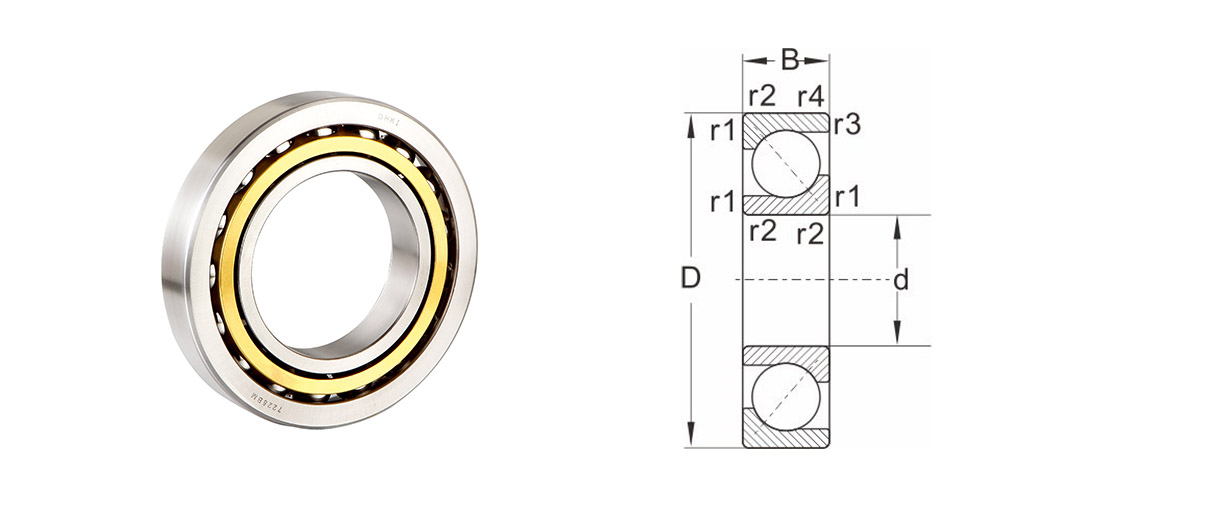

Model	Dimenzije					Nazivno opterećenje	C5 (um)	Ekstremna brzina		Težina
Model	d	D	B	r1,r2 Min	r3,r4 Min	Dinamičko opterećenje Cr	Statičko opterećenje Kor	Podmazivanje mašću	Podmazivanje uljem	Težina
7004C	20	42	12	0.6	0.15	10.5	6.02	14000	19000	0.064
7004AC	20	42	12	0.6	0.15	10	5.74	14000	19000	0.064
7005C	25	47	12	0.6	0.15	12.9	8.58	12000	17000	0.074
7005AC	25	47	12	0.6	0.15	11.1	7.08	12000	17000	0.074
7006C	30	55	13	1	0.3	15.1	10.3	9500	14000	0.11
7006AC	30	55	13	1	0.3	14.4	9.83	9500	14000	0.11
7007C	35	62	14	1	0.3	16.3	12.1	8500	12000	0.15
7007AC	35	62	14	1	0.3	15.5	11.5	8500	12000	0.15
7008C	40	68	15	1	0.3	20.1	15.2	8000	11000	0.18
7008AC	40	68	15	1	0.3	19	14.4	8000	11000	0.18
7009C	45	75	16	1	0.3	25.9	20.4	7500	10000	0.23
7009AC	45	75	16	1	0.3	24.5	19.3	7500	10000	0.23
7010C	50	80	16	1	0.3	26.6	21.9	6700	9000	0.25
7010AC	50	80	16	1	0.3	25.2	21.4	6700	9000	0.257
7011C	55	90	18	1.1	0.6	37.2	28.6	6000	8000	0.38
7011AC	55	90	18	1.1	0.6	35.2	27.2	1000	12000	0.381
7012C	60	95	18	1.1	0.6	38.2	32.6	5600	7500	0.4
7012AC	60	95	18	1.1	0.6	36.2	31.6	5600	7500	0.4
7013C	65	100	18	1.1	0.6	40.1	35.4	5300	7000	0.43
7013AC	65	100	18	1.1	0.6	38	34.1	5300	7000	0.43
7014C	70	110	20	1.1	0.6	48.3	43.2	5000	6700	0.6
7014AC	70	110	20	1.1	0.6	45.7	42.7	5000	6700	0.6
7015C	75	115	20	1.1	0.6	49.5	48	4800	6300	0.63
7015AC	75	115	20	1.1	0.6	46.8	45.5	4800	6300	0.671
7016C	80	125	22	1.1	0.6	58.5	56.8	4500	6000	0.85
7016AC	80	125	22	1.1	0.6	55.4	55.1	4500	6000	0.85
7017C	85	130	22	1.1	0.6	62.5	61.7	4300	5600	0.89
7017AC	85	130	22	1.1	0.6	59.2	59.2	4300	5600	0.89
7018C	90	140	24	1.5	0.6	71.4	71.7	4000	5300	1.15
7018AC	90	140	24	1.5	0.6	67.6	68.6	4000	5300	1.15
7019C	95	145	24	1.5	0.6	73.6	77.1	3800	5000	1.2
7019AC	95	145	24	1.5	0.6	69.5	71	3800	5000	1.2
7020C	100	150	24	1.5	0.6	79.4	81.3	3800	5000	1.25
7020AC	100	150	24	1.5	0.6	75.1	77	3800	5000	1.25
7022ACM	110	170	28	2	1	100	101	3000	4000	2.41
7024ACM	120	180	28	2	1	77	107	2600	3600	2.62
7028ACM	140	210	33	2	1	98	137	2000	3000	4.14
7030ACM	150	225	35	2.1	1.1	137	154	1900	2800	4.80
7032ACM	160	240	38	2.1	1.1	155	176	1800	2600	5.95
7034ACM	170	260	42	2.1	1.1	186	214	1700	2400	8.27
7038ACM	190	290	46	2.1	1.1	176	265	1600	2200	11.3
7040ACM	200	310	51	2.1	1.1	203	330	1500	2000	15.7
7060BM	300	460	74	4	1.5	345	545	950	1400	44.5
7064BM	320	480	74	4	1.5	390	670	850	1200	44.5
7068BM	340	520	82	5	2	465	820	800	1100	61.8
7072CM	360	540	82	5	2	409	960	800	1100	65.4
7072BM	360	540	82	5	2	462	850	800	1100	62.5
7076BM	380	560	82	5	2	468	880	750	1000	65.5
7080BM	400	600	90	5	2	527	1020	700	950	85.0
7084BM	420	620	90	5	2	550	1070	600	800	90.6
7088BM	440	650	94	6	3	572	1180	630	850	100
7092BM	460	680	100	6	3	618	1290	600	800	120
7096BM	480	700	100	6	3	624	1340	560	750	125
70/500BM	500	720	100	6	3	637	1400	560	750	130
70/530BM	530	780	112	6	3	741	1700	500	670	180
