Dvoredni konusni valjkasti ležajevi

Kategorije

Dvoredni konusni valjkasti ležajevi

Jedan dvoredni vanjski prsten i dva unutarnja prstena
Dva vanjska prstena i jedan dvoredni unutarnji prsten

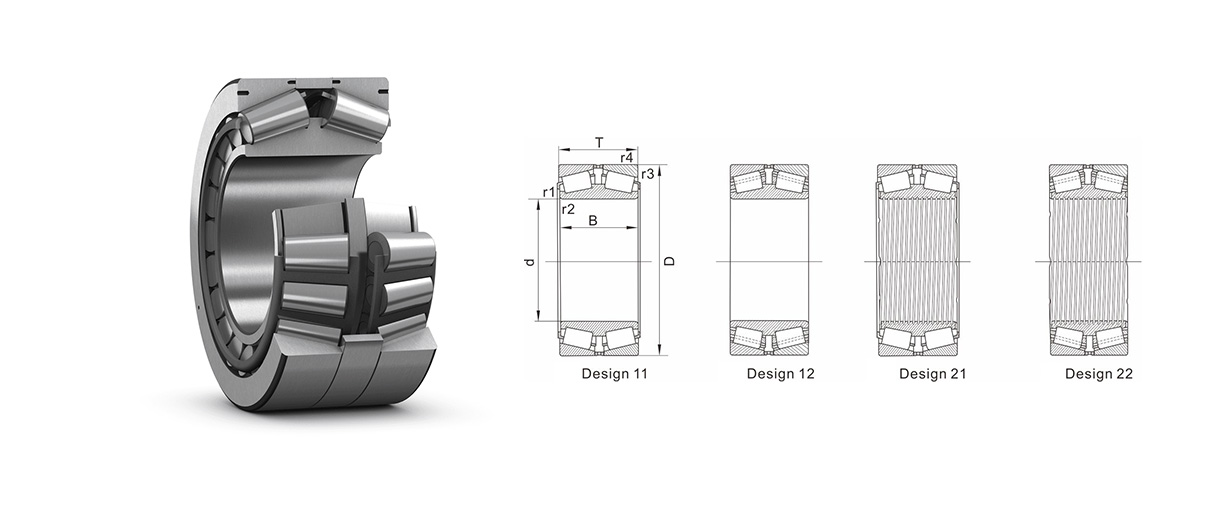

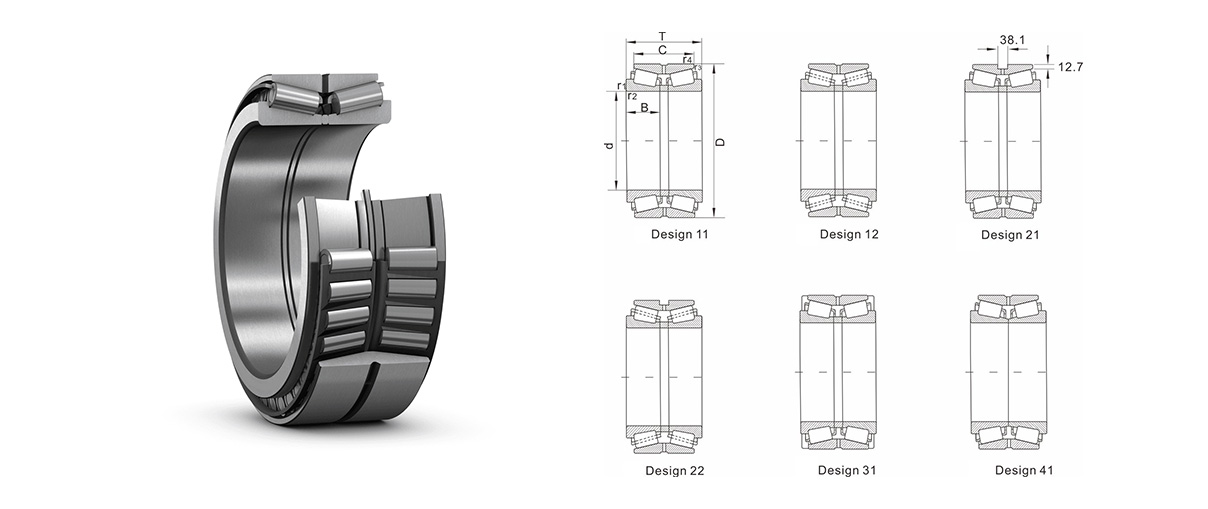

Varijante dizajna
Kavez
Tolerancija
Unutarnji razmak

Dvoredni konusni valjkasti ležaj može podnijeti dvosmjerno aksijalno opterećenje dok nosi radijalno opterećenje.

Postoje dva osnovna tipa dvorednih konusnih valjkastih ležajeva: jedan je s dvostrukim vanjskim prstenom i dvostrukom strukturom unutarnjeg prstena za klizanje, koji ima loš čelik; Drugi je dvostruki vanjski prsten i dvostruki unutarnji prsten, ova struktura zbog povećanja širine potpore i dobrog čelika, u slučaju velikog momenta prevrtanja treba odabrati ovu strukturu, postoji prsten između dvostrukog vanjskog prstena ili dvostruki unutarnji prsten.
DHK dvoredni konusni valjkasti ležajevi izrađeni su od žigosanog čeličnog kaveza ili klinastog čeličnog kaveza.
Toleranciju i zazor dvorednih konusno valjkastih ležajeva navedite prilikom narudžbe ili kontaktirajte tehnički odjel DHK.
Toleranciju i zazor dvorednih konusno valjkastih ležajeva navedite prilikom narudžbe ili kontaktirajte tehnički odjel DHK.

Model	Vanjske mjere [mm]						Nazivno opterećenje		Težina	AFBMA	Lik	Nosivost [kN]		Faktori izračuna
Model	d	D	T	C	b	h	r1,r2 Min	r3,r4 Min	Težina	AFBMA	Lik	Dinamičko opterećenje Cr	Statičko opterećenje Kor	e	Y1	Y2	Y0	K
331314B	82.55003.2500	115.888	47.625	39.69	11.1	3.1	1.5	0.8	1.5	L116149/L116110DC	21	142	276	0.31	2.2	3.3	2.2	1.9
	82.55003.2500	4.5625	1.875	1.5626		3.1	0.059	0.03
BT2B332768	90.00003.5433	135	49	39.35	11.1	3.1	1.5	0.8	2.2	--	11	198	342	0.33	2	3	2	1.76
	90.00003.5433	5.315	1.9291	1.5374		3.1	0.059	0.03
42208	100.0003.9370	165	88.9	63.5	11.1	3.1	4	0.8	7.55	--	31	358	699	95	45.5	0.5	1.35	1.18
		6.4961	3.5	2.5		3.1	0.157	0.03
617335		180	80	64	11.1	3.1	3	0.8	7.65	--	11	429	672	112	46.5	0.43	1.6	1.39
		7.0866	3.1496	2.5197		3.1	0.118	0.03
BT2B332767	101.6004.0000	146.05	49.212	39.688	11.1	3.1	1.5	0.8	2.45	L521945/L521910D	11	205	368	52	18.6	0.37	1.8	1.61
	101.6004.0000	5.75	1.9375	1.5625		3.1	0.059	0.03
331392A	107.9504.2500	146.05	49.212	39.688	11.1	3.1	1.5	0.8	2.25	L521949/L521910D	11	142	294	36.5	14	0.4	1.7	1.49
		5.75	1.9375	1.5625		3.1	0.059	0.03
614018 1)		158.75	53.978	36.688	11.1	3.1	3.5	0.8	3	37425/2/CL3/37626D	11	176	318	45	26.5	0.6	1.15	0.96
		6.25	2.1251	1.5625		3.1	0.14	0.03
331181	120.0004.7244	180	86	69	11.1	3.1	2.5	0.8	7.1	--	11	418	828	110	50	0.46	1.5	1.27
	120.0004.7244	7.0866	3.3858	2.7165		3.1	0.098	0.03
330431A	130.0005.1181	230	146	118.56	11.1	3.1	4	1.5	23.5	--	11	952	1750	250	108	0.43	1.6	1.34
	130.0005.1181	9.0551	5.748	4.6677		3.1	0.157	0.59
332160	133.3505.2500	215.9	106.362	80.962	11.1	3.1	3.5	1.5	14.5	NA7452574851D	41	605	1210	160	76.5	0.48	1.4	1.2
	133.3505.2500	8.5	4.1875	3.1875		3.1	0.14	0.59
442210	140.0005.5118	200	93.665	73.8	11.1	3.1	5	1	9.3	--	31	440	1010	114	37.5	0.33	2	1.74
	140.0005.5118	7.874	3.6876	2.8772		3.1	0.196	0.39
331943	146.0505.75000	193.675	65.085	53.975	11.1	3.1	1.5	0.8	5	36690/36620D	11	303	690	78	28.5	0.37	1.8	1.59
	146.0505.75000	7.625	2.5624	2.125		3.1	0.059	0.03
613328A	152.4006.0000	222.25	100.01	76.2	11.1	3.1	3.5	0.8	12	M231649/M231610D	11	561	1230	146	48	0.33	2	1.76
	152.4006.0000	8.75	3.9374	3		3.1	0.14	0.03
331792	165.1006.5000	225.425	85.725	69.85	11.1	3.1	8	0.8	10	46790A/46720D	11	457	1120	120	45	0.37	1.8	1.52
	165.1006.5000	8.875	3.375	2.75		3.1	0.31	0.03
BT2B332585/HA2	177.8007.0000	269.875	119.062	93.662	38.1	--	3.5	1.5	23.3	M238840/M238810D	11	825	1840	0.33	2	3	2	1.76
	177.8007.0000	10.625	4.6875	3.6875			0.14	0.059
442213	180.0007.0866	270	109.538	84.138	38.1	--	2.5	0.8	22.5	--	31	644	1530	0.48	1.4	2.1	1.4	1.22
	180.0007.0866	10.6299	4.3125	3.3125			0.098	0.03
442214	200.0007.8740	290	121	88	38.1	--	5	1	24	--	31	825	1840	0.43	1.6	2.3	1.6	1.48
	200.0007.8740	11.4173	4.7638	3.4646			0.197	0.039
BT2B332459	200.0257.8750	317.5	146.05	111.125	38.1	--	4.3	1.5	41.5	93787/93127D	11	1080	2370	0.52	1.3	1.9	1.3	1.12
	200.0257.8750	12.5	5.75	4.375			0.17	0.059
BT2B332584/HA2	228.6009.0000	327.025	114.3	82.55	38.1	--	6.4	1.5	30	8573/8520D	11	792	2020	0.4	1.7	2.5	1.6	1.44
	228.6009.0000	12.875	4.5	3.25			0.25	0.059
BT2B332443	247.6529.7500	406.4	247.65	203.2	38.1	--	6.4	1.5	122	HH249949/HH249910D	11	2810	6350	0.33	2	3	2	1.76
	247.6529.7500	16	9.75	8			0.25	0.059
331717	280.00011.0236	470	250	180	38.1	--	6.4	0.8	135	--	11	3300	6620	0.46	1.5	2.2	1.4	1.27
	280.00011.0236	18.5039	9.8425	7.0866			0.25	0.03
BT2B332449	285.75011.2500	380.898	139.7	107.95	38.1	--	3.5	1	42	LM654649/LM654610D	11	1140	3000	0.43	1.6	2.3	1.6	1.35
	285.75011.2500	14.996	5.5	4.25			0.14	0.039
BT2B332503/HA2	288.92511.3750	406.4	165.1	130.175	38.1	9.5	6.4	1.5	63	M255449/M255410DC	21	1830	4340	0.33	2	3	2	1.73
	288.92511.3750	16	6.5	5.125		0.375	0.25	0.059
BT2B332504/HA2	300.03811.8125	422.275	174.625	136.525	38.1	8.7	6.4	1.5	71.5	HM256849/HM256810DC	21	1900	4600	0.33	2	3	2	1.73
	300.03811.8125	16.625	6.875	5.375		0.342	0.25	0.059
BT2B332845/HA2	330.20013.0000	482.6	177.8	127	38.1	--	3.3	1.5	100	EE526132/526191D	11	2240	4780	0.4	1.7	2.5	1.6	1.49
	330.20013.0000	19	7	5			0.13	0.059
331775B	333.37513.1250	469.9	190.5	152.4	38.1	12.7	6.4	0.8	98	HM201049/HM261010DC	21	2330	5520	0.33	2	3	2	1.73
	333.37513.1250	18.5	7.5	6		0.5	0.25	0.03
BT2B332830	340.00013.3858	460	160	128	38.1	--	3	1	71	--	11	1940	4690	0.31	2.2	3.3	2.2	1.86
	340.00013.3858	18.1102	6.2992	5.0394			0.118	0.039
BT2B332505/HA2	355.60014.0000	444.5	136.525	111.125	31.75	6.35	3.5	1.5	45.8	L163419/L163110DC	21	1190	3500	0.31	2.2	3.3	2.2	1.9
		17.5	5.375	4.375	1.25	0.25	0.14	0.059
BT2B332506/HA2		501.65	155.575	107.95	--	--	6.4	1.5	87	EE231400/231967D	11	1720	4050	0.44	1.5	2.3	1.5	1.33
		19.75	6.125	4.25	--	--	0.25	0.059
BT2B332831	360.00014.1732	480	160	128	--	--	3	1	73	--	11	1900	4780	0.33	2	3	2	1.77
	360.00014.1732	18.8976	6.2992	5.0394	--	--	0.118	0.039
331606A	371.47514.6250	501.65	155.575	107.95	7.9	7.9	6.4	1.5	76.5	EE231462/231976DC	21	1720	4050	0.44	1.5	2.3	1.5	1.33
	371.47514.6250	19.75	6.125	4.25	0.311	0.311	0.25	0.059
BT2B332507/HA2	381.00015.0000	508	139.7	88.9	9.5	9.5	6.4	1.5	67	EE192510/192201DC	21	1280	3130	0.54	1.25	1.8	1.25	1.1
	381.00015.0000	20	5.5	3.5	0.375	0.375	0.25	0.059
331197A	384.17515.1250	546.1	222.25	177.8	--	--	6.4	1.6	161	HM266449/HM266410D	11	3300	8100	0.33	2	3	2	1.76
	384.17515.1250	21.5	8.75	7	--	--	0.25	0.063
331656	415.92516.375	590.55	244.475	193.675	38.1	13.7	6.4	1.5	205	M268749/M268710D	21	3690	9380	0.33	2	3	2	1.76
	415.92516.375	23.25	9.625	7.625	1.5	0.54	0.25	0.059
BT2B332237A/HA1	431.80017.0000	571.5	195.088	146.05	38.1	13.7	6.4	1.5	125	LM769349/LM769310DC	21	2510	6620	0.44	1.5	2.3	1.5	1.33
	431.80017.0000	22.5	7.5625	5.75	1.5	0.54	0.25	0.059
BT2B332176A	447.67517.6250	635	257.175	206.375	38.1	12.7	6.4	1.5	245	M270749/M270710DC	21	4130	10800	0.33	2	3	2	1.76
	447.67517.6250	25	10.125	8.125	1.5	0.5	0.25	0.059
331657	479.42518.8750	679.45	276.225	222.25	38.1	12.7	6.4	1.5	300	M272749/M270710DC	21	4730	12300	0.33	2	3	2	1.76
	479.42518.8750	26.75	10.875	8.75	1.5	0.5	0.25	0.059
BT2B332797	480.00018.8976	650	180	130	--	--	5	1.5	150	--	11	2750	6620	0.4	1.7	2.5	1.7	1.48
	480.00018.8976	25.5906	7.0866	5.1187	--	--	0.2	0.059
331605B	498.47519.6250	634.873	117.8	142.875	38.1	11.1	6.4	1.5	130	EE243196/243251DC	21	2550	6990	0.35	1.9	2.9	1.9	1.7
	498.47519.6250	24.995	7	5.625	1.5	0.437	0.25	0.059
BT2B332605A/HA1	501.65019.7500	711.2	282.1	231.775	38.1	17	6.4	1.5	343	M274119/M274110DC	21	4840	13200	0.33	2	3	2	1.76
	501.65019.7500	28	11.5	9.125	1.5	0.67	0.25	0.059
BT2B332761	520.70020.5000	736.6	186.502	114.3	38.1	13.7	6.4	1.5	210	EE982051/982901DC	21	2640	6160	0.48	1.4	2.1	1.4	1.23
	520.70020.5000	29	7.3426	4.5	1.5	0.54	0.25	0.059
BT2B332446	536.57521.125	761.873	311.15	247.65			6.4	1.5	430	M276449/M276410DC	21	5390	15600	0.33	2	3	2	1.76
	536.57521.125	29.995	12.25	9.75			0.25	0.059
331280	558.80022.0000	736.6	187.328	142.262			6.4	1.6	245	--	12	2200	5340	0.5	1.35	2	1.3	1.16
		29	7.3751	5.6009			0.25	0.063
331640A		736.6	225.425	177.88			6.4	1.5	250	LM33749/LM377410DC	21	4020	11000	0.35	1.9	2.9	1.8	1.69
		29	8.875	7			0.25	1.059
BT2B332447	571.50022.5000	812	333.375	263.525			6.4	1.5	520	M278749/M278710DC	22	5720	15600	0.33	2	3	2	1.76
	571.50022.5000	32	13.125	10.375			0.25	0.059
331576A	602.94523.7380	787.4	206.375	158.75			6.4	1.5	180	EE649237/649311D	11	3520	10100	0.37	1.8	2.7	1.8	1.58
	602.94523.7380	31	8.125	6.25			0.25	0.059
331500	609.60024.0000	820	206.375	158.75			6.4	1.5	292	--	11	3520	10100	0.37	1.8	2.7	1.8	1.58
	609.60024.0000	32.2835	8.125	6.25			0.25	0.059
BT2B332493/HA 1)	635.00025.0000	990.6	339.725	212.725			6.4	6.4	840	--	12	7040	15900	0.88	0.77	1.15	0.8	0.67
	635.00025.0000	39	13.375	8.375			0.025	0.025
3315541 1)	723.90028.5000	914.4	187.325	139.7			3.3	1.5	250	EE755285/755361D	11	3300	9200	0.37	1.8	2.7	1.8	1.54
	723.90028.5000	36	7.375	5.5			0.13	0.059
BT2B332625	774.96230.5103	1016	266.7	209.5			8	2.5	525	--	11	5830	17100	0.33	2	3	2	1.79
	774.96230.5103	40	10.5	8.25			0.315	0.098
BT2B332494/HA5	863.60034.0000	1371.6	469.9	285.75			28	2	2315	--	12	13000	31800	0.88	0.77	1.15	0.8	0.67
	863.60034.0000	54	18.5	11.25			1.1	0.079
BT2B332780/HA5	1160.0045.6693	1540	400	290			9.5	3	1900	--	12	12300	36800	0.44	1.5	2.3	1.4	1.31
	1160.0045.6693	60.6299	15.748	11.4173			0.37	0.118
BT2B332495/HA5	1320.8052.000	1727.2	412.75	254			28	2	2330	--	12	12300	39000	0.83	0.81	1.2	0.8	0.72
	1320.8052.000	68	16.25	10			1.1	0.079
BT2B332496/HA5 1)	1778.0070.0000	2159	393.7	266.7			12.7	3	2740	--	12	13400	49700	0.79	0.85	1.25	0.8	0.72
	1778.0070.0000	85	15.5	10.5			0.5	0.118
BT2B332497/HA4	2133.6084.0000	2819.273	742	457.2			SP	3.5	11600	--	12	30300	101000	0.94	0.72	1.05	0.7	0.56
	2133.6084.0000	110.995	29.2126	18				0.14
BT2B332673/HA4	2184.4086.0000	2527.3	304.8	165.1			16	5	2230	--	12	8800	34200	0.94	0.72	1.05	0.7	0.51
	2184.4086.0000	99.5	12	6.5			0.63	0.197

Ningbo DHK Precision Bearing Co., Ltd.

0+

Godine iskustva u radu

0+

Služba za korisnike

0+

Patentirana tehnologija

POTVRDA

DHK je prošao IATF16949 certifikaciju sustava kvalitete i ISO14001 certifikaciju sustava upravljanja okolišem； a DHK je nacionalno visokotehnološko poduzeće.

Najnovije vijesti

Kako se sferični valjkasti ležajevi ponašaju u teškim uvjetima rada s velikim aksijalnim opterećenjima?

2024-12-02 Vijesti iz industrije

Potisni sferni valjkasti ležajevi projektirani su posebno za rukovanje značajnim aksijalnim opterećenjima, što ih čini preferiranim rješenjem u teškim industrijskim primjenama gdje prevladava...

VIŠE

Kako četveroredni cilindrični valjkasti ležajevi istovremeno podnose i radijalna i aksijalna opterećenja?

2024-11-25 Vijesti iz industrije

Ključna značajka Četveroredni cilindrični valjkasti ležajevi koji im omogućuje podnošenje i radijalnih i aksijalnih opterećenja je njihov raspored od četiri reda cilindričnih valjaka. U ovim...

VIŠE

Koje su ključne prednosti korištenja četverorednih cilindričnih valjkastih ležajeva u teškim uvjetima rada?

2024-11-18 Vijesti iz industrije

Četveroredni cilindrični valjkasti ležajevi su posebno dizajnirani za istovremeno rukovanje velikim radijalnim i aksijalnim opterećenjima, što ih čini idealnim za teške primjene. Jedinstvena ...

VIŠE

U kojim se vrstama strojeva ili sustava najčešće koriste upareni jednoredni konusni valjkasti ležajevi?

2024-11-11 Vijesti iz industrije

U automobilskom sektoru, upareni jednoredni konusno valjkasti ležajevi obično se koriste u glavčinama kotača i sklopovima osovina. Ovi ležajevi su ključni za podupiranje i radijalnih sila od...

VIŠE

Kako unutarnja geometrija sferičnih valjkastih ležajeva utječe na njihovu nosivost?

2024-11-04 Vijesti iz industrije

Jedna od značajki koje definiraju sferni valjkasti ležajevi je raspored dva reda kotrljajućih tijela (obično cilindričnih ili bačvastih valjaka) koji idu paralelno s osovinom. Ovaj dizajn om...

VIŠE

Koje su ključne prednosti korištenja sferičnih valjkastih ležajeva u teškim uvjetima rada?

2024-10-28 Vijesti iz industrije

Sferni valjkasti ležajevi dizajnirani su da istovremeno podnose velika radijalna i aksijalna opterećenja, što ih čini idealnim za teške primjene. Njihova jedinstvena unutarnja geometrija, koj...

VIŠE

Proširenje znanja industrije o ovoj kategoriji

1. Što je a dvoredni konusni valjkasti ležaj ?

Dvoredni konusni valjkasti ležajevi, kao nezamjenjiva središnja komponenta u industrijskom polju, briljantno blistaju u raznim primjenama svojim vrhunskim dizajnom i izvrsnim performansama. Ova posebno dizajnirana nosiva struktura kombinira prednosti dvorednih valjaka i konusnih valjaka, što ga čini dobrim radom pod visokim opterećenjima i složenim uvjetima stresa, čime se osigurava nesmetan rad i dugotrajna pouzdanost opreme.

2. Zašto odabrati naše dvoredni konusni valjkasti ležajevi ?

Izvrsna kvaliteta i performanse

U svijetu dvorednih konusnih kotrljajućih ležajeva, vrhunska kvaliteta i izvedba obilježja su našeg ponosa. Uz visokoprecizan proizvodni proces i strogi proces kontrole kvalitete, osiguravamo da svaki ležaj zadovoljava ili premašuje industrijske standarde. Koristeći visokokvalitetne materijale otporne na habanje i koroziju, u kombinaciji s naprednom tehnologijom toplinske obrade, naši ležajevi mogu održati izvrsne performanse pri velikim brzinama, visokim temperaturama i oštrim okruženjima, pružajući čvrsto jamstvo za dugoročno stabilan rad opreme. .

Različita područja primjene

Dvoredni konusni valjkasti ležajevi igraju nezamjenjivu ulogu u mnogim područjima. Od industrijske proizvodnje do rudarstva, od zrakoplovstva do metalurgije, nema potrebe za pouzdanim ležajevima koji bi podržavali normalan rad opreme. Svjesni smo razlika u potrebama različitih područja primjene, tako da možemo pružiti prilagođena rješenja za ležajeve prema vašim specifičnim potrebama, osiguravajući da je vaša oprema uvijek u najboljem stanju.

Izvrsna inženjerska podrška i rješenja

Tehnička podrška neophodna je pri odabiru i primjeni dvorednih konusno valjkastih ležajeva. Naš inženjerski tim ima veliko iskustvo u industriji i može vam pružiti podršku od početnih savjeta do instalacije i održavanja. Drago nam je što možemo blisko surađivati s vama kako bismo osigurali da vaša oprema ostane u učinkovitom i pouzdanom radnom stanju tijekom cijelog životnog ciklusa.
